В начале прошлого века люди использовали стальные склады для хранения зерна. В 1968 году немецкий Lipp использует оборудование SM-типа для создания спирального двухслойного обжимного стального склада, известного как силос Lipp. Силосы Lipp изготовлены из непрерывных спиральных подъемных эквидистантных укусов, силосный корпус имеет толщину всего 3 мм -4 мм, но с большой прочностью на растяжение кольца,может выдерживать много радиального давления;сухожилия укуса, распределенные снаружи резервуара, сухожилия укуса, сжатие очень плотное, таким образом, провинция силосных материалов, высокая прочность, отсутствие утечки. Стальной склад в Китае после восьмидесятых годов прошлого века был большим событием, некоторые провинции и города создали собственную компанию по производству стали.По неполным статистическим данным, в настоящее время сталелитейный склад Китая на заводах по переработке риса, мукомольные заводы, словосочетания, растительные масла, пищевые заводы, крахмальные растения, винодельни, пивоваренные заводы и другое сырье, что составляет около 92% выше.Таким образом, стальной склад для удовлетворения краткосрочного хранения этих предприятий, быстрый оборот, высокая степень механизации, потребность использования высокой эффективности .



Краткое введение стального силоса.

Конструкция стального силоса  может быть разделена на складскую крышку, складское здание, складскую стену, складское дно, складскую конструкцию и основу из шести основных частей.

Диаметр менее 10 метров стальных силосов, следует использовать конструкцию опоры колонны или цилиндра и дно конуса; диаметр стального силоса более 12 метров,применит силос с плоским дном в стиле пола, аутентичный выходной канал, использование фундамента для большей части веса зерна, более экономичный и разумный.



Характеристики стального склада.

По сравнению с железобетонным силосом,стальной склад имеет следующие характеристики:

1. Стальной склад имеет небольшой вес, низкую стоимость.
   Вес корпуса склада примерно такой же объем железобетонного силоса 1 / 4-1 / 6, только эквивалент арматурного веса силоса железобетона,строительство стального склада может сэкономить много цементов (меньше цемента 2/3), песка и других строительных материалов и, следовательно, ниже, чем стоимость железобетонных силосов; Кроме того, стальной склад имеет небольшой вес, но также значительно снижает стоимость основных и фундаментальных затрат на обработку, геологические условия не являются хорошими, использование затрат на обработку железобетонных фундаментов может занять общее инвестирование более 50% бункера. В целом, общий объем инвестиций в стальные бункеры на 20-50% меньше, чем у железобетонных силосов. Стоимость: стальной силос значительно меньше, чем бетонный силос.масштаб силоса 100000 кубических метров, средняя стоимость емкости силоса, как правило, от 110 до 130 юаней / м3.Бетонный склад  потребуется от 330 до 390 юаней / м3.
2. Короткий срок на производство.
   Полная заливка железобетонных силосов с использованием полевой арматуры, поддерживающая шаблон, заливка бетонным способом, более длительный срок.Стальной склад - это специальное оборудование для производства продукта, простота в эксплуатации, с быстрой скоростью.Со стандартными материалами на заводе, изготовленным на заводе, может быть промышленное производство, сборка на месте. Процесс установки короче. Установка 6 000 тонн стального склада, необходимость в 15 дней. 1 / 3-1 / 4 для того же объема железобетонного силоса.
3. Несущая способность основания: силос среднем только 0.36t / м2, а также бетонный склад до 4,2 т / м2. Для повышения несущей способности фундамента,это потребует увеличения переработки фундамента, эта  стоимость части, на основе стоимости бетонного силоса выше , чем стальной силос.
4. Продолжительность: каждый силос в среднем 11,5 дней, чтобы завершить строительство корпуса силоса, ни период обслуживания. Масштаб силоса 100.000 кубических метров,срок  работы корпуса силоса составляет 80 дней. Строительный период бетонного силоса  требует не менее 180 дней.
5. Повторяемость и продолжительность жизни: продолжительность жизни стального силоса определяется как 25 лет, бетонный силос 50 лет. Стальной силос может достичь в жизни после того, как оригинальный корпус силоса может быть удален,  можно сменить новый корпус силоса , а бетонный силос не может.

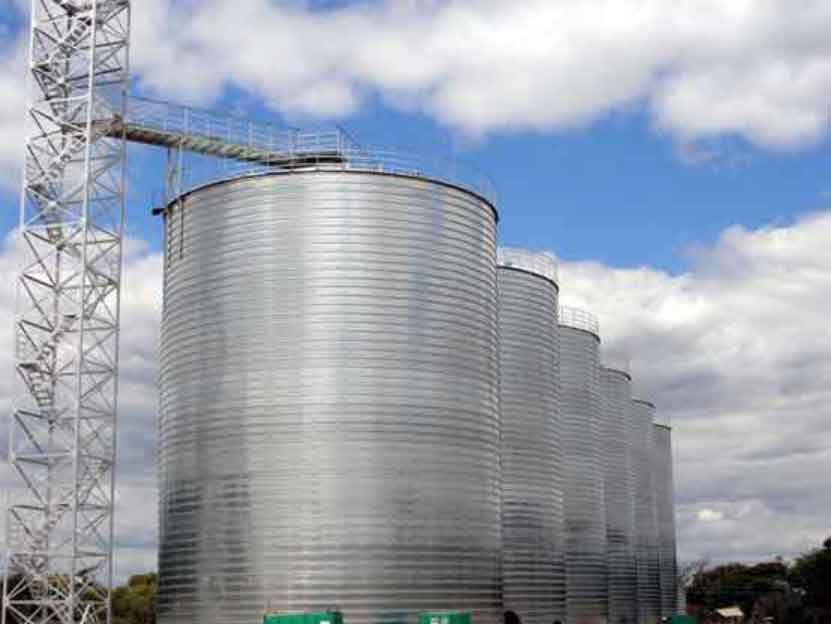

Антисейсмический дизайн стального силоса.

По сравнению с другими силосами, стальной склад имеет хорошее расширение производительности, малый вес, высокую прочность, с сильной антисейсмической способностью.Но при землетрясении, если недостаток силы, система поддержки неполная, неправильная конструкция, может также нанести серьезный ущерб или разрушить. Антисейсмическая конструкция стальных силосов включает в себя расчет сейсмического воздействия и меры антисейсмического строительства.

Расчет сейсмического воздействия стального силоса.

Для облегчения строительства и технического обслуживания стального склада между силосом и силосом существует определенный зазор, поэтому сейсмическое воздействие может быть рассчитано в соответствии с одним силосом. В землетрясении хранение зерна в бункере не полностью зависит от нагрузки на стену, частицы между частицами и трение между частицами будут вызывать ослабление сейсмической энергии и могут играть определенную роль в поддержании стены склада. Но по-прежнему не может быть использован метод количественного анализа, для расчета удобства использования, вес полного веса 90% от общей массы зерна, как расчет сейсмической нагрузки, когда репрезентативная величина силы тяжести, центр тяжести по-прежнему принимает общий вес зерна.

Горизонтальное сейсмическое воздействие стального бункера под опорную конструкцию,может быть упрощена в соответствии с конкретной ситуацией в виде модели с одной частицей или с несколькими частицами, используя метод нижнего сдвига.Столбчатая стойка или колонна и стенка склада вместе с опорой стальной плиты, заполненной пищевыми продуктами, корпус силоса может рассматриваться как поддерживающая верхнюю часть колонны (складская стена) жесткой в целом.Если нет конструкции склада или склада, гравитационная нагрузка очень мала, может быть проанализирована в соответствии с моделью с одной частицей, а если складская гравитационная нагрузка относительно велика, она должна быть в соответствии с многочастичным модельным анализом, используя расчет нижнего сдвига.

Горизонтальное сейсмическое действие напольного плоского стального склада, может быть упрощено с помощью метода нижнего сдвига.Плоский стальной склад,эквивалентен нижнему концу, прикрепленному к земле, вдоль направления по высоте консольный компонент с по существу равномерным распределением массы.Поскольку отношение высоты стального силоса, как правило, невелико, поэтому общее соображение с большой анти-боковой жесткостью,и когда силосы заполнены пищей, фактическая жесткость намного больше, чем жесткость расчета.Так во время землетрясения может быть плоский стальной склад, похожий на жесткую колонну,и с вибрацией земли.В фактической конструкции, чтобы упростить расчет, когда горизонтальный сдвиговый эффект плоского стального склада рассчитывается методом нижнего сдвига, сейсмический коэффициент удара безопасен для непосредственного принятия в соответствии с максимальным значением, установленным в действующем национальном стандарте. Поскольку вертикальное давление плоского стального склада полностью покрывается землей в бункере, нет необходимости рассчитывать вертикальное сейсмическое действие.

Меры антисейсмического строительства стального силоса.

Помимо точного сейсмического расчета,антисейсмическая  конструкция стального силоса  должна также иметь разумные  меры антисейсмического строительства.



Когда стальной бункер поддерживается стальной колонной, оболочка становится тоньше и обычно строится в связи со стальной колонной, и надежная передача силы не может быть обеспечена, поэтому не учитывается общая работа стальной колонны и стенки шкафа.Судя по сейсмической способности, на столбах бункера при использовании зоны землетрясения следует уделить особое внимание укреплению своих структурных мер.Секция стальной стойки и расстояние должны определяться путем расчета между стойками и стеной склада, насколько это возможно, с пластиной для соединения, расстояние между пластинами не должно превышать 1,0 метра.

Раздел стальные колонны, как правило небольшие, учитывая общую стабильность системы поддержки структуры, несущая колонна стали должны быть предусмотрены между опорной колонной.Это обычная стальная конструкция в дополнение к проектированию и расчету структуры для обеспечения общей стабильности эффективных строительных мер.
