Анализ влияния факторов, влияющих на стальной каркас пылеуловитель силоса для цемента -

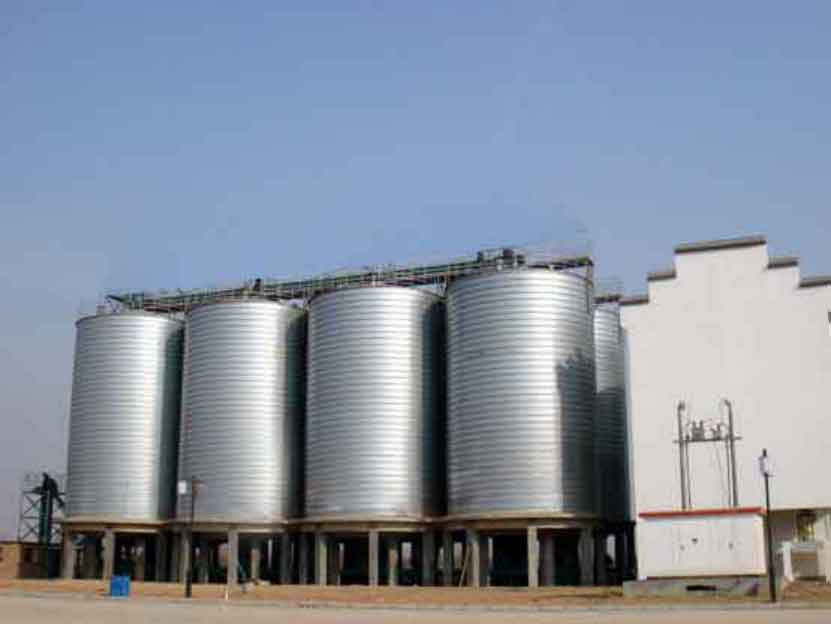

1. В настоящее время стальной склад Китая используется в прошлом веке 80-х годов из Германии, чтобы внедрить запатентованную технологию. Благодаря длительному периоду исследований и практики, стальной склад в дизайне, технологии строительства созревают. В последние годы наряду с развитием цементной промышленности, стальной склад с отличной общей производительностью, воздухонепроницаемыми характеристиками, легкими и высокими прочностными характеристиками, коротким сроком строительства, малой площадью основания, меньшими затратами на техническое обслуживание, в области производства цемента стремительно развивается.

2. Влияние пылесборника на стальной бункер и стальной каркас.

   Цемент, клинкер и т. д. в силос и хранение имеют особые требования к процессу, как правило, в верхней части силосного корпуса поддерживается расположение дополнительного вспомогательного оборудования, такого как пылеуловитель, воздушный транспортный лоток, подъемник и т. д., чтобы облегчить складирование в и из материала и обеспечить безопасность склада.

   Благодаря анализу принципа работы оборудования и большого числа инженерных практик, пылеуловитель оказывает следующее влияние на проектирование и использование стальных силосов и связанных с ними стальных конструкций:

   Во-первых, пылеуловитель имеет большой вес. В общем, по объему склада и типу разницы его вес от нескольких тонн до нескольких десятков тонн,нагрузка на крышку склада и и местный корпус склада оказывают большее влияние,при проектировании ветки можно аппроксимировать сконцентрированную нагрузку, подлежащую обработке.

   Во-вторых, использование пылеуловителя в процессе приведет к определенной частоте вибрации, в то же время в ходе долговременного использования стали могут вызывать усталостные повреждения, влияющие на использование характеристик.

   Опять же, пылеуловитель, как правило, не находится в центре склада.Поэтому под действием ветровой нагрузки и сейсмической нагрузки,эксцентричный изгибающий момент будет сгенерирован на корпусе силоса и опорной стали, влиять на стабильность поддержки стальной рамы, соединительная часть крышки силоса и корпуса силоса выдерживали большее напряжение.

   Согласно производственному процессу и характеристикам стального склада, крыша обычно может выдерживать только нормальную нагрузку на техническое обслуживание, не может позволить себе большую концентрированную нагрузку.Поэтому необходимость проектирования через склад, прикрепленный к стальной конструкции,будет сконцентрирована нагрузка на равномерную передачу груза на корпус склада,таким образом, снижение воздействия на сосредоточенную нагрузку на крышку склада. В частности, прикрепленная стальная конструкция в верхней части склада с большой разностью высот, подверженной воздействию большего количества факторов нагрузки, поэтому дизайн следует тщательно рассмотреть.

3. Конструктивные факторы, влияющие на стальной каркас.

   Влияние ветровой нагрузки на стальной каркас более очевидно.При большей ветровой нагрузке стальная рама будет создавать больший изгибный момент, который будет влиять на стабильность стальной конструкции вне плоскости, поэтому при проектировании стального каркаса пылесборника должна обратить внимание на роль ветровой нагрузки разной региональной.

   1. Ветровая нагрузка.

      Стальные склады по объему и диаметру разной высоты также имеют соответствующее изменение. Однако, как правило, в соответствии с процессом производства материала и требованиями к разгрузке, корпус склада не будет размещен непосредственно на земле, большая часть корпуса склада построена на бетонной рабочей площадке.В соответствии с требованиями процесса,высота платформы обычно составляет от 4 до 10, плюс высота корпуса склада,будет делать осадитель и опорный стальной каркас в некоторых районах будет большая роль в ветре.

   2. динамическая нагрузка и вызванная усталостью стали.

      Пылеуловитель в работе неизбежно проявят небольшую вибрацию, хотя амплитуда невелика, но ее необходимо спроектировать в соответствии с динамической нагрузкой для рассмотрения, то есть качеством пылеуловителя, умноженной на определенный коэффициент, дизайн.

      Стальной каркас из пылеуловителя в долгосрочной динамической нагрузке может возникать при усталости повреждения стали, общих характеристиках типичных характеристик хрупкого разрушения, внезапно.Поскольку пылеуловитель, как правило, расположен на дне склада, после повреждения стальной рамы можно отключить осадитель, что приводит к большему ущербу, необходимо проанализировать усталостное повреждение стали.

      Усталостное повреждение стали, по существу, представляет собой микротрещины (в основном, из-за собственных дефектов стали и дефектов в процессе строительства) при повторной нагрузке, в процессе долговременного использования медленно образуются, а под ударной нагрузкой или повторной нагрузкой под действием внезапного перелома. Сталь, используемая в проекте на поверхности и внутри себя, есть много дефектов,например, стратификация, нерегулярное расположение кристаллов, в то же время в стальной структуре строительного процесса неизбежно будут претерпевать, устьица, деформация, микротрещины и другие дефекты, поэтому любая структура в поле повторного и переменного напряжений может подвергаться усталостному повреждению. Это необходимо при проектировании усталостного повреждения и необходимости проверки.

      Поскольку пылеуловитель в работе, как правило, поддерживает определенную частоту вибрации, поэтому при проектировании ударная волна осадителя является постоянной усталостью.

   3. Сейсмическая нагрузка и факторы закреплённой детали.

      По оцинкованной стальной плите через формовочное оборудование, сформированный спиральный стальной склад,принадлежа к виду стальной конструкции, поэтому имеют большой модуль упругости,под действием сейсмической нагрузки имеется большая деформационная способность, она может хорошо поглощать воздействие землетрясения,это в землетрясении Вэньчуань в провинции Сычуань было проверено, стальной склад после землетрясения не произошел после явления краха и опрокидывания. Стальная рама пылесборника расположена в верхней части корпуса стальной плиты,через закреплённую деталь подключите опору и корпус силоса. Поэтому при проектировании стальной рамы пылеуловителя в дополнение к месту на 9 градусов и над защитной зоной имеются особые требования, пылеуловитель не учитывает сейсмическую нагрузку.

      Хотя корпус силоса и опора пылеочистителя имеют стальную конструкцию, они обладают большой деформационной способностью, но стальная колонна и корпус силоса обычно соединены с помощью закреплённой детали (в настоящее время соединение ограничено стальным бункером).

      Учитывая, что закреплённая деталь является более важным элементом крепления, его безопасность будет напрямую влиять на стабильность и безопасность стальной рамы,и закреплённая деталь, как правило, чугунное литьё, есть определенная скорость повреждения, поэтому вы можете рассмотреть определенный коэффициент безопасности,рекомендуется рассчитать расчетное значение закреплённой детали умножит коэффициент на 1,2,чтобы правильно увеличить количество светильников, чтобы обеспечить безопасность стальной рамы пылесборника.

      Пылеуловитель является необходимым оборудованием для хранения цемента на корпусе склада. Он имеет отличное качество и расположен в верхней части склада. Поскольку стальная крыша не выдерживает большой концентрированной нагрузки, необходимо сконструировать кронштейн пылесборника для загрузки.

      Пылеуловитель обычно расположен на большой высоте, опора выдерживает собственный вес пылеулавливателя и его рабочую нагрузку, поэтому в конструкции необходимо учитывать больше факторов, особенно ветровая нагрузка, пылесборник и динамическая нагрузка.Кроме того, принимая во внимание стальные пластины и соединительные детали стальной рамы, более специальные, поэтому конструкция также должна быть подходящей для увеличения количества закреплённой детали, чтобы сделать стальную раму пылеуловителя более надежной и стабильной.

      Несмотря на то, что стальная рама пылесборника не является крупной стальной конструкцией, но ее безопасность в стальном хранилище, нормальное использование имеет большее влияние, поэтому на конструкцию следует уделить должное внимание.
